Aufbau

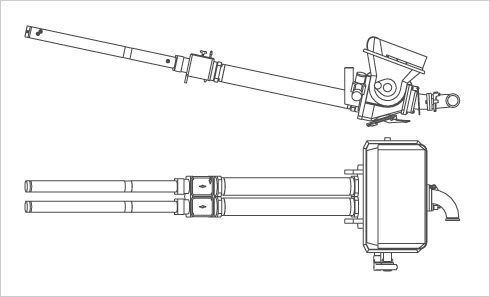

Die Betonpumpenfördereinheit ist in einen Grundrahmen in
stabiler Stahlkonstruktion montiert. Diese Einheit ist für die
Montage auf ein entsprechendes Fahrgestell ausgelegt.
Antrieb und Leistungsregulierung
Der Antrieb der Betonpumpe erfolgt hydraulisch. Das dazu
notwendige Drucköl wird von regelbaren Hydraulikpumpen
erzeugt, die wiederum über ein in den Gelenkwellenstrang
eingebautes Pumpenverteilerschaltgetriebe angetrieben
werden.
Das gesamte Hydrauliksystem arbeitet im offenen
Kreislauf. Die stufenlose Einstellung der Betonförderung
wird über ein Hydraulikventil vorgenommen, welches die
Ölfördermenge der Hydraulikpumpen verändert und damit
die Hubzahl der Betonpumpe den jeweiligen Erfordernissen
im Einsatz anpasst. |
